Montaje hembra-varón del PWB de dos de la fila pernos del jefe, 2x12pin jefe de la echada de 2,54 milímetros

Informacion basica
Lugar de origen: CHINA
Nombre de la marca: Sinrui
Certificación: RoHS,REACH, ISO9001:2015
Número de modelo: SR-M25D12AT-01B
Cantidad de orden mínima: 4000PCS
Precio: USD 0.07 per pcs
Detalles de empaquetado: Embalaje estándar de la exportación
Tiempo de entrega: L/C, T/T
Condiciones de pago: T/T
Capacidad de la fuente: 500000 por 14 días
Echada: 2.54m m Número pin: 14Pins
Fila: Fila dual Altura del poste: 10.6m m
Altura de los plásticos: 2.5m m Pies de la soldadura: 3.2m m
Material del Pin: latón Material de plásticos: PA9T
Corriente clasificada: 3.0Amp Voltaje clasificado: CA 550V/minuto,
Alta luz:

jefe del perno de la echada de 2m m

,

pernos masculinos del jefe del arduino

Nombre de productos: PWB que monta el tipo recto jefe del Pin, 2x12pin jefe de Smt del Pin de la echada 2.54m m



Productos Descrption:

este jefe del Pin está con la echada 2.54m m, fila dual con 12 número pin. con una longitud especificada del perno y pernos cuadrados de 0.64m m que puede permitirse un amperio de la transmisión actual. Hace juego generalmente con una misma echada y número pin del jefe femenino para formar como tablero para subir a la conexión, o hace juego con los haress de un alambre que forman como alambre para subir a la conexión, o puede soldado directamente en dos PCBs.



Su echada, número pin, montando el tipo, longitud se puede modificar para requisitos particulares según el uso del cliente, como:

La echada puede ser opcional como 0.8m m, 1.0m m, 1.27m m, 2.0m m, 2.54m m, 3.96m m, etc.

Y puede ser sola fila, fila dual o fila triple.

El tipo del montaje se puede modificar para requisitos particulares para ser SMT (entrada vertical o lateral), INMERSIÓN en PWB (entrada vertial o lateral).



Uso común:

producimos y fuente en el volumn de Hugh para la electrónica consumidora de la categoría del consumidor, de la telecomunicación, del control industrial, de metros, de médico, aviación y los militares.


  1.
Material
Artículos Material El platear
Contacto Latón Oro
Aislador PA9T N/A



Especificación
Descripción Valor
Tipo Tablero para subir al conector
Género Jefe masculino
Estructura SMT
Tipo del montaje SMT para el montaje del PWB
Corriente clasificada 3,0 amperios por contacto
Voltaje clasificado 550V CA Min.
Resistencia de contacto < 20m="" ohm="" per="" contact="">
Resistencia de aislamiento > ohmio del 1000m
Voltaje que soporta 1000V DC/AC
Operación de la temperatura -40 ° de C a +105 C°
Proceso de temperatura (el soldar)

230C°por30~60segundos,

(260C° por 5 segundos)







Dibujos:

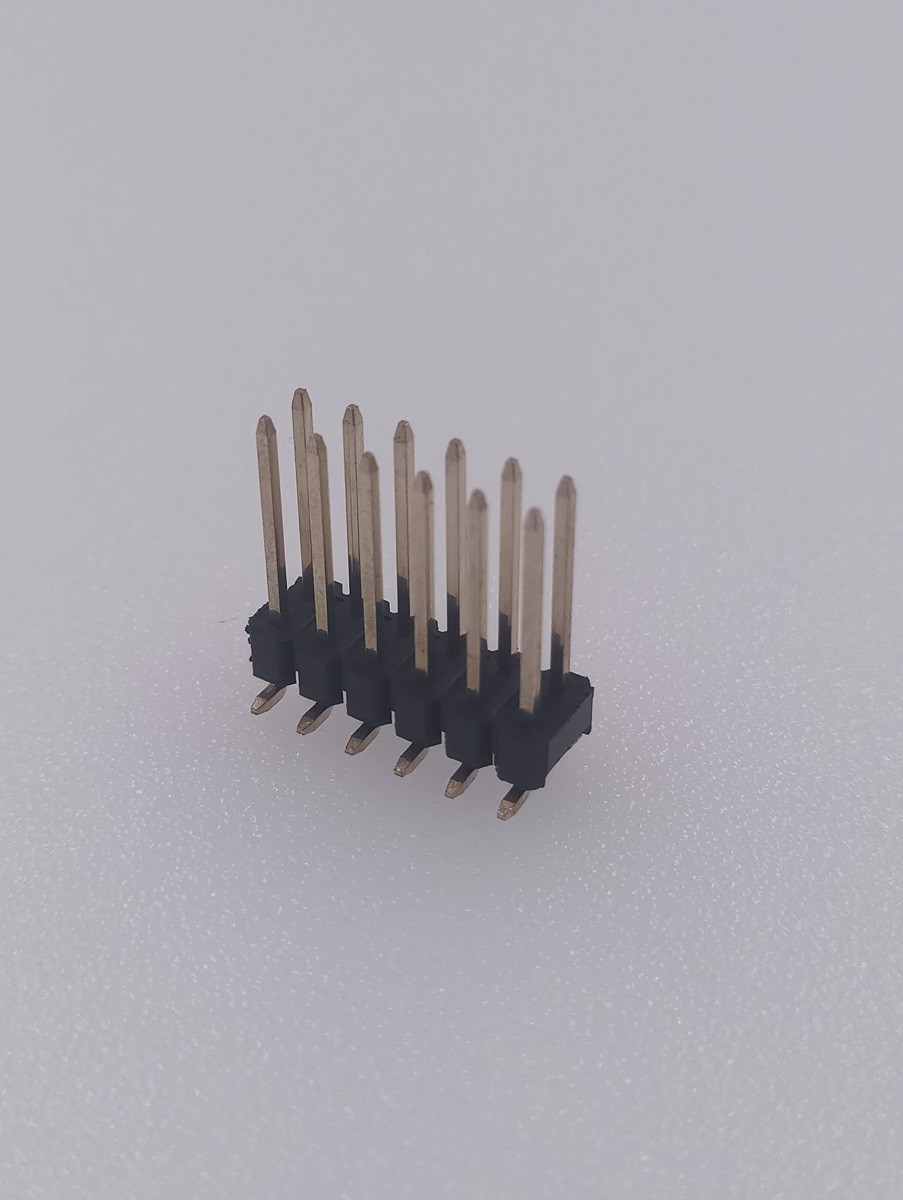

Montaje hembra-varón del PWB de dos de la fila pernos del jefe, 2x12pin jefe de la echada de 2,54 milímetros 0



Función: Proporciona una conexión de la corriente eléctrica entre el tablero para subir o para subir a los alambres.



Garantía de la ventaja y de la calidad de Sinrui para los conectores del jefe del Pin

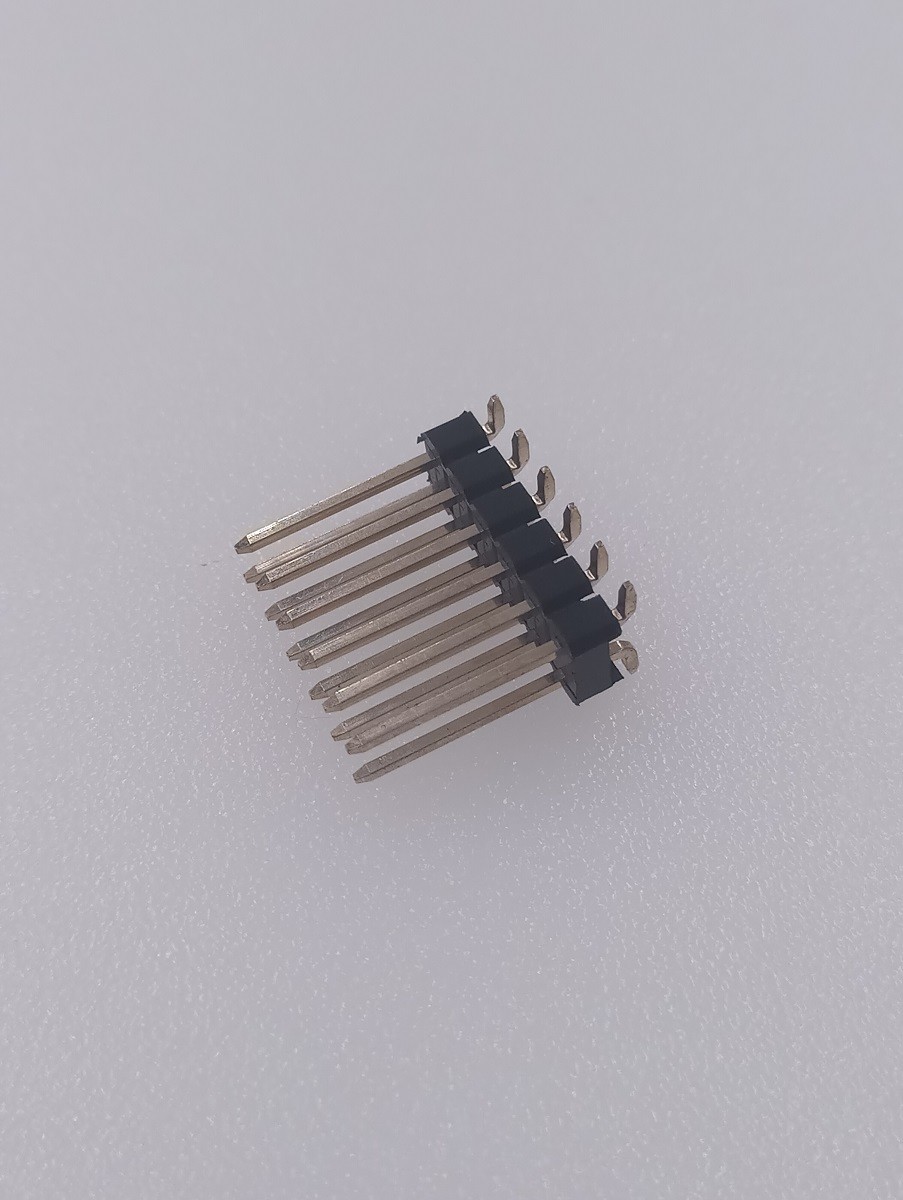

Montaje hembra-varón del PWB de dos de la fila pernos del jefe, 2x12pin jefe de la echada de 2,54 milímetros 1



(ODM y OEM) permita el servicio de diseño modificado para requisitos particulares:

los productos se pueden modificar para requisitos particulares según el uso de los productos del cliente, incluyendo la echada, el tamaño, la estructura, los números de pernos, montando método, el etc.

Si nuestros productos estándar actuales no pueden caber su demanda perfectamente, recepción para entrarnos en contacto con para la ayuda de la técnica.

Esquina del R&D de la demostración:



Montaje hembra-varón del PWB de dos de la fila pernos del jefe, 2x12pin jefe de la echada de 2,54 milímetros 2
